气动转盘分割器 特点:


操作控制简单,只要有空压(油压)信号或电气信号配合控制回路,整套即可使用。 反应快,可与攻牙机、钻床、铆钉机、超声波、烫金或其它工作机配合,形成自动生产。 其工作位调整简单,标准等份有4、6、8、12、24,特殊分割可另行制造。 惯性大时,亦无移位之现象。

②   规格:

规格

DS-180

DS-250

DS-320

DS-450

使用流体

空气

空气

空气

空气

使用压力(MPa)

0.5-0.7

0.5-0.7

0.5-0.7

0.5-0.7

回转方向

顺时针/逆时针

顺时针/逆时针

顺时针/逆时针

顺时针/逆时针

最大载量(kg)

50

100

200

300

制品重量(kg)

18

28

58

88

制品总高(mm)

75

104

127

145

面板直径(mm)

180

250

320

450

割出方式

棘轮式

棘轮式

棘轮式

棘轮式

割出等份

4,6,8,12,24等

4,6,8,12,24等

4,6,8,12,24等

4,6,8,12,24等

割出角度精度(mm)

±0.02

±0.02

±0.02

±0.02

工装板最大直径(mm)

280

400

600

800

气缸规格(mm)

Φ40×75

Φ63×100

Φ80×145

Φ100×150

    外形尺寸:

规格

总长

4等份

6等份

8等份

12等份

24等份

DS-180

L

393

373

358

348

338

DS-250

L

500

470

455

440

425

DS-320

L

632

587

562

542

522

DS-450

L

748

723

698

673

648

②   操作说明:

     1、接上空压源,使用两位五通电磁阀或相同功能的阀,控制驱动气缸。

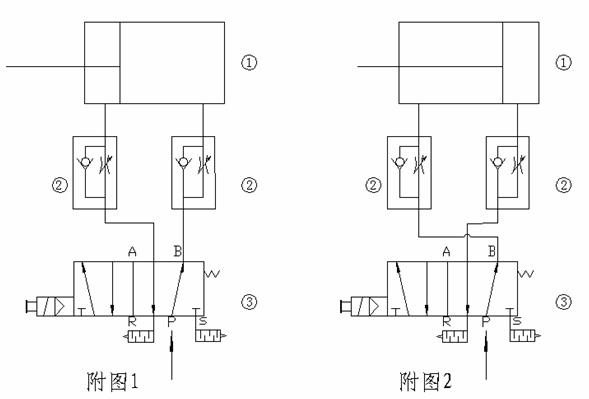

     附图1 说明分度盘回转方向为顺时针的气压配管回路,当转盘处于停止状态时,压缩空气通过电磁阀③的右位,右边调速接头②,进入驱动气缸①后端(无杆腔),活塞杆伸出,带动回转臂上棘轮顺时针旋转,完成一个分割。此时分度盘处于锁紧状态。当电磁阀③得电时,压缩空气通过电磁阀③的左位,左边调速接头②,进入驱动气缸①前端(有杆腔),活塞杆后退,带动回转臂上棘轮爪后退,脱开所在的棘轮槽,进入下一个棘轮槽中,此时分度盘处于未锁紧状态。



 附图2 说明分度盘回转方向为逆时针的气压配管回路,当转盘处于停止状态时,压空气通过电磁阀③的右位,右边调速接头②,进入驱动气缸①前端(有杆腔),活塞杆退回,带动回转臂上棘轮逆时针旋转,完成一个分割。此时分度盘处于锁紧状态。当电磁阀③得电时,压缩空气通过电磁阀③的左位,右边调速接头②,进入驱动气①后端(无杆腔),活塞杆前进,带动回转臂上棘轮爪前进,脱开所在的棘轮槽,进入下一个棘轮槽中,此时分度盘处于未锁紧状态。调速接头②用于调整回转盘的速度。

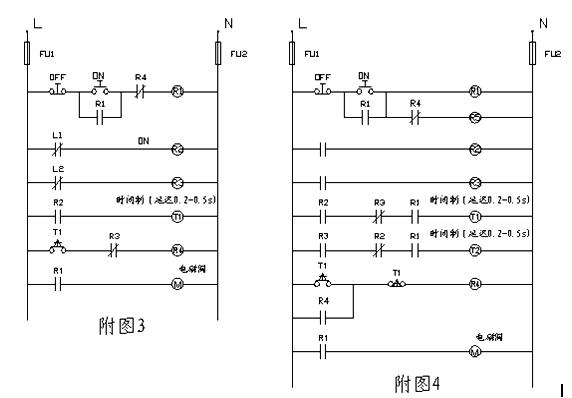

附图3 为分度盘单一动作电气控制回路。

  附图4 为分度盘连续动作电气控制回路。

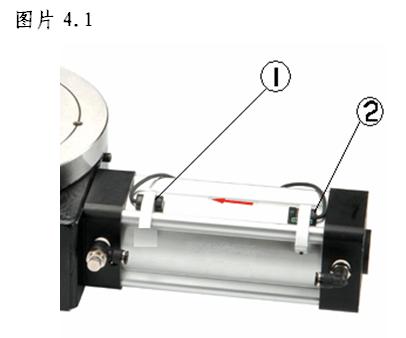

2、当分度盘为顺时针时,使有图4.1-2的感应器,用以检测驱动气缸的活塞位置;图4.1-1为定位感应器,当指示灯亮时表示分度盘定位完成,方可开始加工。
        当分度盘为逆时针时,使有图4.1-1的感应器,用以检测驱动气缸的活塞位置;图4.1-2为定位感应器,当指示灯亮时表示分度盘定位完成,方可开始加工。





3、气压信号或电压信号必须保持至每一分割彻底完成。
      4、调整气缸上的缓冲螺丝到适当程度。缓冲务必设定,在回转盘停止前,可见其缓慢效果。
      5、工装板安装注意事项:
           使用工装板及工装安装于回转盘上时,勿超过回转盘最大容许负荷。




②   保养       1、经常润滑保养是必须的,以保持本机的精密度与可靠度。       2、弹簧和驱动气缸的密封件须至少每年检查,以确保工功能正常,当这些零件失效时,请使用原厂指定的规范更换。


















大型机械工装台
应用在大型机械工装台的2工位凸轮间歇分割器,充分发挥了它的大转矩输出与定位自锁等性能优势。安装在分割器上的超大工作转台每次转位180°,通过工业机器人机械手对工作台上的工具进行自由的安放与夹取,让大型的机械加工场合工序操作有条不紊。


电气生产线
此设备主要用于电器产品机械和电气参数的检测。机械特性包括同步、开距和超程的检测,电气特性包括吸合和释放电压的检测、接触器各不相连部分间的耐高压测试。本机台采用输送带进出料,气动机械手自动上料,电机驱动凸轮分割器,带动多工位转盘实现间歇运动,间歇时,多工位同时测试不同参数。


灌装封口机
此机用于液态食品饮料的杯状自动灌装封盖。通过间歇分割器实现平稳的间歇运动,自动完成上杯、加盖、灌装、封口、打码等动作。


全自动综合特性检测机
此设备主要用于电子元器件、低压电器及小型开关等产品五大电器参数的检测。此机台采用输送带进出料,气动机械手自动上料,电机驱动凸轮分割器,带动多工位转盘实现间歇运动,间歇时,多工位同时测试不同电气参数。


塑料件生产线
此设备适用于细小体积塑料件的加工与组装。通过气动机械手自动上料,电机驱动精密凸轮分割器,安装在分割器输出法兰上的16工位回转工作台实现平稳的转位与精准定位,从而达到高效的生产状态。


纸杯机
8工位的全自动纸杯成型机,通过凸轮分度箱实现自动送纸、封合、注油、冲底、加热、滚花、卷边、凸滚、卸杯等连续工序,可生产纸制的饮料杯、茶水杯、咖啡杯、冰淇淋杯、方便面纸碗以及肯德基式大纸桶等。


纸盒无菌包装机
采用高精度环保型的凸轮分度器,屋顶型纸盒灌装机实现精确的灌装精度和良好的密封性,此机适用于各种果汁以及乳品的无菌包装。


制药机械
借助凸轮分度机构的多工位平稳转位与极高的定位精度,多种制药机械,例如:胶囊充填机、抗生素瓶灌装加塞机、眼药水灌装机、超声波洗瓶机等的工作精度与效率才得以充分体现。


自动铆接机
自动铆接机是可以将几种零件装配到一起并用铆钉铆固的自动化设备。铆接机的上料是采用振动料斗、直线送料器或其它可行方式,再由组合式机械手抓取零件至精密分割器所驱动的多工位转台进行装配,然后由倍力气缸进行铆接。
